硬件设计原则和顺序

前序

• 发现生活
• 创造需求
• 找到目标

第一步

• 根据需求构思基本结构

画结构框图？
流程图（控制原理）？参考“项目”
每一步的接口需求计划？
环境限制？

1. 设计功能图
2. 设计模块（每一部分专项专能、组合功能.etc）

第二步

• 选定主要芯片

（NOTICE. Datasheet 语言问题）
结合需求选定一个相对广度大一点的芯片
初步构建执行结构——补全不足和优化多余部分（比如芯片功能过度.etc）

...

• 器件选型

（淘宝是个好东西）
☆成本问题（生产中更重要）
☆特性问题

• 电、磁、物理特性（体积等）、互相干扰（热、磁）

（结合课程）大概了解器件的参数和基本特性

基本初等电路的了解（电力电子技术、电路.etc）

第三步

• 画原理图和pcb

需要掌握基本的EDA（Electronic design automation）使用和技巧

1. EDA下载地址
2. 使用手册
3. 快速入门视频（建议先看这个）

（推荐使用嘉立创eda，原因如下）
1.中文
2.国产
3.白嫖（划掉）

下面介绍

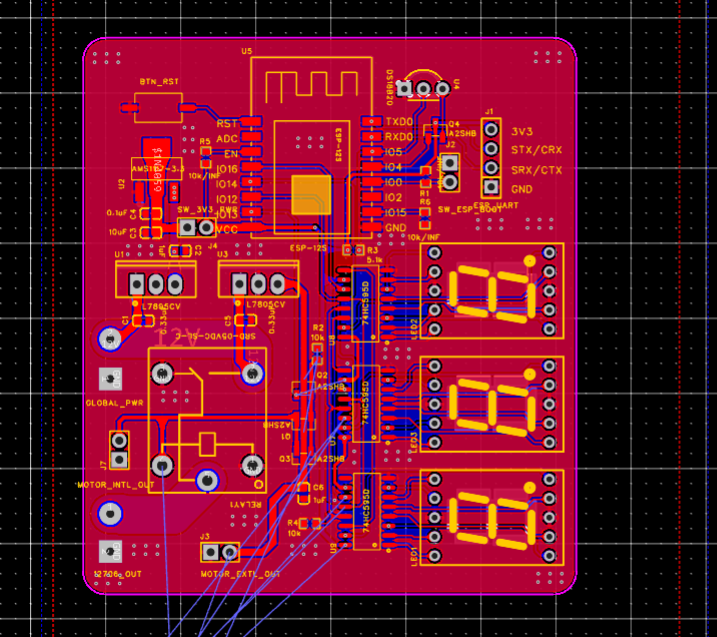

1. pcb原件布设和走线设计合理（说一点大体的设计原则）

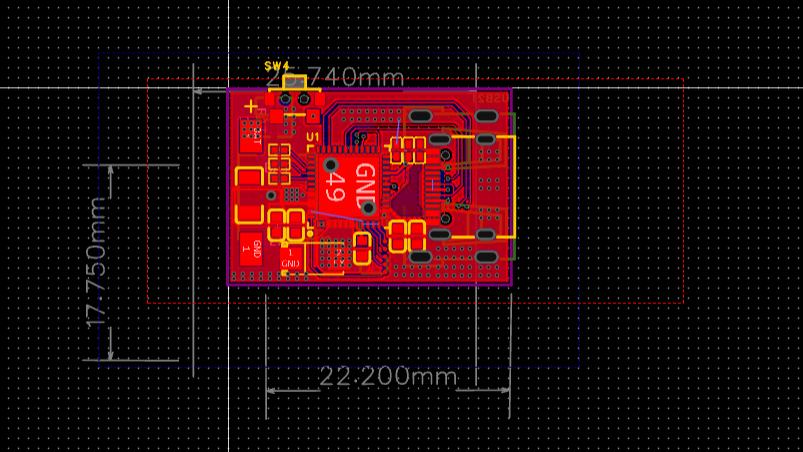

2. pcb符合外壳设计

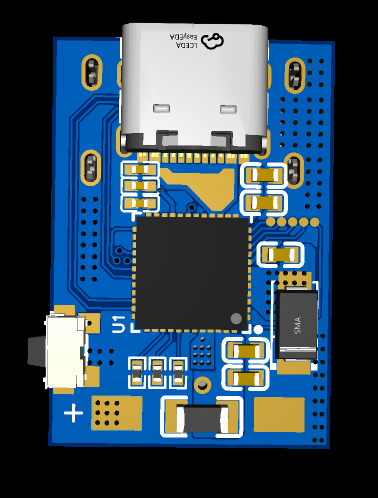

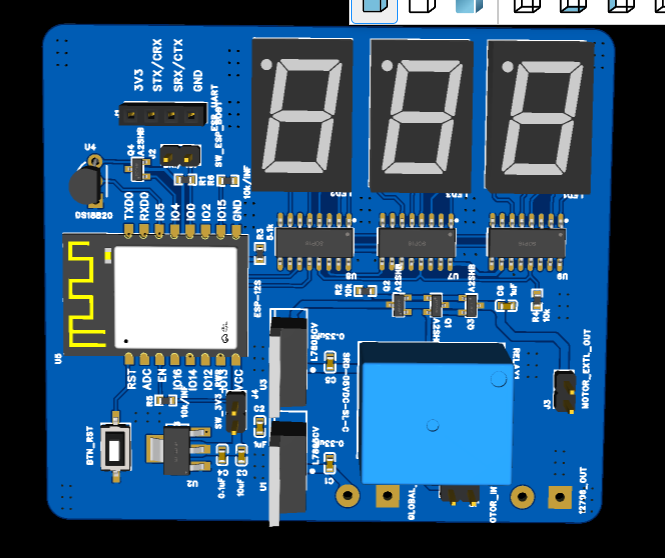

3. pcb符合美观原则

• （这一步用到模拟器和EDA软件）
• （同时这一步相关负责人同步开始设计软件，前期交流很重要！！！）
• 这一步同时进行器件的选型和购买（要不然最后估计到货不了）

上面需要用到基本的电路知识和经验

第四步

• 检查pcb原理图合理性
• ↑↑↑所谓的DRC检查（Design Rule Check）等，最好也看看实物图目视检查 “专业直觉”
• ↑↑↑否则说不定会有小惊喜（usbhub插入短路例子）

第五步

• 验证板的打板与焊接

（上一步干的所有活都是为了这个）

经验从这里积累，不可避免的飞线、割线、推翻重置.etc

1. 验证板一定会有好几版，一般第一版会先做出基本功能（最小系统直接插上用）
2. 第二版修正大概的bug之后加上所有可能用到的功能再测试
3. 第三版进一步优化，这一步可以开始优化器件体积和“甲方奇奇怪怪的要求”
